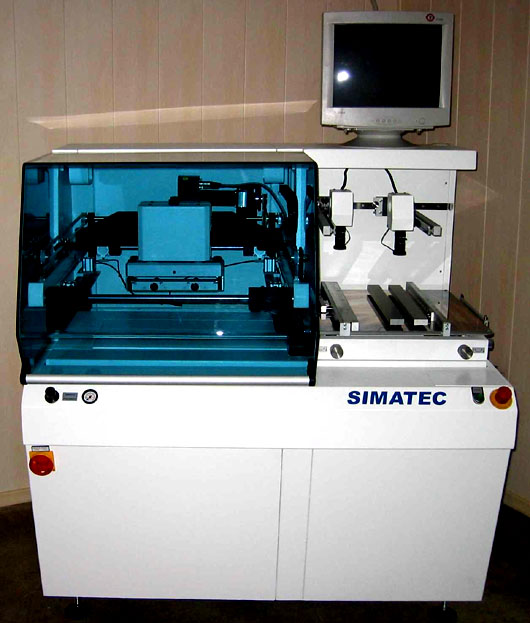

Установка предназначена для нанесения паяльной пасты, клея и других технологических покрытий на поверхность заготовок через металлический шаблон. Используется в условиях среднесерийного и серийного производства.

Установка имеет две зоны:

зону ручной загрузки-выгрузки заготовки, где после пневматического зажима заготовки происходит совмещение трафарета и печатной платы при помощи двух реперных меток, видимых на экране монитора.

зону печати, в которую перемещается установленная заготовка и все дальнейшее управление параметрами печати осуществляются под управлением ПО.

Преимущества установки:

высокая точность и повторяемость печати

система технического зрения из 2-х видеокамер с подсветкой для точной установки заготовки по реперным меткам

автоматическое опускание рабочего стола после печати

автоматическое перемещение рабочего стола в зону печати и обратно

возможность печати на заготовках толщиной 1 - 25 мм

возможность двухсторонней печати

компьютерная система управления процессом печати

программируемая регулировка прижима ракеля, скорости перемещения, длины хода и угла наклона ракеля

выбор режимов печати

использование трафаретов разных размеров

Основные технические характеристики

Максимальный размер печатной рамы, мм	590 x 800
Минимальный размер печатной рамы, мм	300 x 300
Размер печатного стола, мм	500 x 500
Максимальный размер печати, мм	300 x 450
Минимальный размер печати, мм	75 x 75
Максимальная толщина заготовки, мм	25
Минимальная толщина заготовки, мм	1
Максимальная скорость ракеля, мм/сек	200
Минимальная скорость ракеля, мм/сек	5
Перемещение печатного стола в горизонтальной плоскости, мм	± 15
Регулировка поворота печатного стола, °	3
Угол атаки ракеля, °	0 - 45
Регулировка давления ракеля, бар	0 - 4
Повторяемость, мкм	< 10
Габаритные размеры, мм	1300 x 950 x 1400
Вес, кг	400
