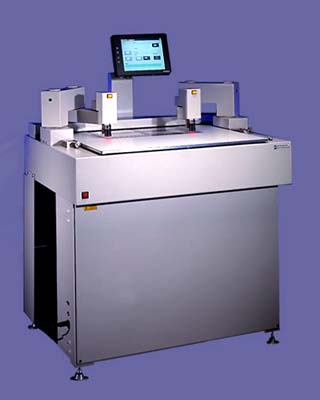

Установка автоматического оптического совмещения фотошаблонов PPAS

    Установка PPAS разработана и производится английской фирмой «Billows Protocol Ltd.», существующей на мировом рынке производства оборудования для индустрии печатных плат и полиграфии уже более 30 лет.
    Установка предназначена для совмещения фотошаблона с заготовкой печатной платы и последующей его фиксации на заготовке. Фотошаблон должен иметь технологические отверстия, через которые он фиксируется скотчем на заготовке печатной платы перед экспонированием.
    Установка PPAS имеет высокую точность и оптимизацию совмещения и позволяет исключить пробивку базовых отверстий в фотошаблоне и использование кнопок.

Отличительные особенности:
  •    Автоматическое прецизионное перемещение рабочего стола шаро-винтовыми приводами с шаговыми двигателями
  •    Независимая установка видеокамер
  •    Предварительная фиксация заготовки убирающимися штифтами
  •    Совмещение по реперным знаку в фотошаблоне и отверстии в заготовке
  •    Совмещение без пробивки базовых отверстий в фотошаблоне
  •    Совмещение в отраженном и проходящем свете для внутренних, внешних слоев и паяльной маски
  •    Напольное исполнение
  •    Русифицированный сенсорный экран

    В комплект поставки входит:
  •    Установка автоматического оптического совмещения
  •    Устройство для пробивки технологических отверстий в фотошаблонах
  •    Комплект для чистки фотошаблонов и заготовок печатных плат от пыли
  •    Комплект тестовых образцов фотошаблонов и заготовок

    Основные технические характеристики
    Точность совмещения,мкм ± 5
    Производительность, загот./час 40
    Максимальный размер заготовки, мм 700x700
    Минимальный размер заготовки, мм 175x175
    Максимальная толщина заготовок, мм 6,0
    Минимальная толщина заготовки, мм 0,05
    Электропитание 220В, 50Гц, 3А
    Пневмопитание, атм 5,5
    Габаритные размеры (ШхГхВ), мм 1110x820x1550
    Вес, кг 250
