Полуавтоматический прецизионный заточной станок
CLEVELAND GAS12

   Предназначается для точной заточки и перезаточки режущих кромок твердосплавных правозаходных спиральных сверл с 2-мя и 4-мя режущими кромками в условиях среднесерийного производства.

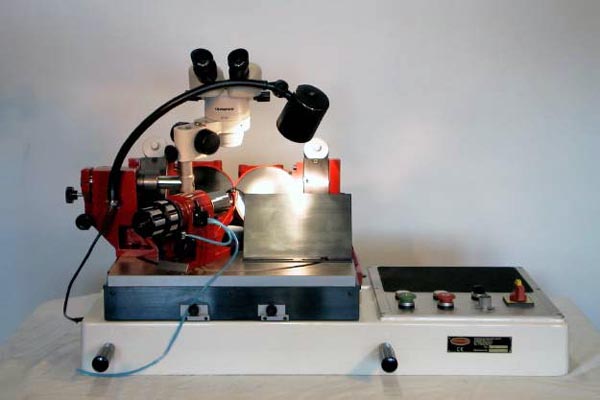

   Установка состоит из массивного стального основания, на котором расположен подвижный рабочий стол, перемещающийся относительно пары вращающихся алмазных кругов и пульт управления установкой.


   Узлы алмазных кругов устанавливаются на определенные углы (рабочий, задний) и имеют систему микрометрической регулировки глубины заточки.

   На двигающимся с регулируемой скоростью столе расположены:

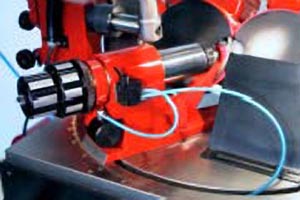

  • высокоточный поворотный шпиндель с цанговым патроном, пневматической фиксацией положения и направляющей втулкой, фиксирующей конец затачиваемого инструмента
  • бинокулярный микроскоп для настройки и контроля качества заточки
  • система подсветки рабочей зоны
  •    В базовый состав установки входит:
  • 2 алмазных шлифовальных круга диаметром 125 мм
  • Микроскоп для настройки и контроля качества заточки инструмента
  • Поворотный шпиндель с зажимным цанговым патроном
  • Цанга O 1/8''(3,175 мм)
  • направляющие втулки по диаметру сверла
  •    Дополнительно поставляемое оборудование:
  • Система пневматического зажима шпинделя
  • Система правки алмазных кругов
  • Кулачковый зажимной патрон
  • Основные технические характеристики
    Диаметры затачиваемых сверл, мм 0,2 - 6,0
    Главный задний угол, град 0 - 30
    Главный передний угол, град 0 - 30
    Угол при вершине сверла, град 90 -180
    Привод алмазного круга Двигатель 380 В, 50 Гц, 3-фазн
    Габаритные размеры, мм 800 х 400 х 500
    Вес, кг 150

       Для работы системы пневматического зажима шпинделя необходим источник сухого, очищенного воздуха с давлением 4-6 атм.
