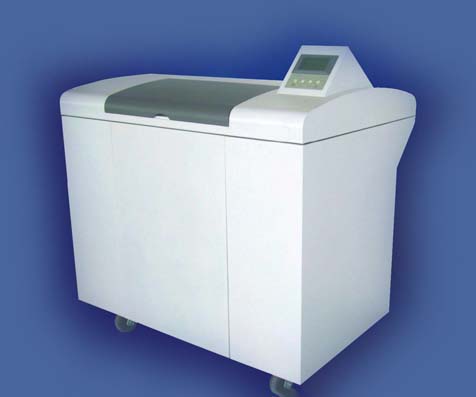

Фотоплоттер формирует изображение на листовой фототехнической пленке головкой с оптической лазерной системой,
состоящей в зависимости от модели из 4, 8 или 16-ти твердотельных лазерных излучателей.
Головка пошагово перемещается вдоль оси барабана, вращающегося с постоянной скоростью. Фотопленка
крепится на внешней поверхности барабана вакуумным прижимом. Загрузка пленки осуществляется автоматически
из лотка или полуавтоматически.
Фотоплоттер подключается к управляющему компьютеру через USB порт.
Управление фотоплоттером осуществляется специальной программой, работающей в среде MS
Windows.В качестве входных данных используется стандартный формат Gerber (RS-274D, RS-274X).
Особенности фотоплоттера:
Высокая производительность, разрешающая способность и точность
Технология внешнего барабана с вакуумным креплением пленки
Полуавтоматическая или автоматическая загрузка
Возможность полной автоматизации с использованием проявочной машины
Входные форматы: Gerber (RS-274D, RS-274X)
Длина волны лазерного излучения, 632.8нм (красный,He-Ne)
Толщина используемой фотопленки - 0,18 мм
Тип фотопленки - листовая
Модель VST9088 поставляется с автоматической проявочной машиной,
подключаемой к задней стороне фотоплоттера
В состав поставки входит вакуумный насос для функционирования
системы крепления пленки
Дополнительно поставляется:
Проявочная машина
Программа просмотра, контроля и редактирования CAD-файлов - CAM350
Основные технические характеристики модельного ряда
|
VST9000 |
VST9000AH |
VST9008 |
VST9088 |
Модель
фотоплоттера |
 |
 |
 |
 |
Максимальная
область экспони-
рования, мм |
660х508 |
660х508 |
660х508 |
762x610 |
Разрешение, dpi
(точек на дюйм) |
4000 |
4000,8000 |
4000, 8000, 12000 |
4000, 8000,12000 |
Количество
излучателей |
4 |
8 |
16 |
16 |
| Точность, мкм |
±15 |
±15 |
±15 |
±15 |
Диаметр лазерного
пятна, мкм |
6,35 |
3,175 |
3,175 |
3,175 |
Проводник/зазор,
мкм |
75/75 |
50/50 |
50/50 |
50/50 |
Время печати, мин
(при 4000 dpi) |
14 |
14 |
8 |
8 |
| Загрузчик пленки |
1 лист |
1 лист |
1 лист |
10 листов |
Автоматическая
проявочная
машина |
Нет |
Нет |
Нет |
Да |
| Вес установки, кг |
380 |
380 |
400 |
480 |
