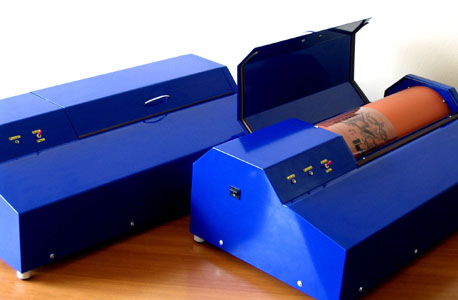

Барабанный фотоплоттер FP-8000 XL

    Представляет собой модификацию уже известного и зарекомендовавшего себя недорогого растрового фотоплоттера FP-3000XL. Изображение формируется на фотопленке пучком света, излучаемого лазерной головкой. Фотопленка крепится на внешней поверхности барабана. Лазерная головка имеет пошаговое перемещение вдоль оси вращающегося барабана.
     Фотоплоттер подключается к персональному компьютеру через USB порт и управляется специальной программой, работающей в среде любой из операционных систем MS Windows 9X/ME/2000/XP/NT.

Комплект поставки:

  • Фотоплоттер FP-8000XL с блоком питания 24 В
  • Лампа зеленого света
  • Программное обеспечение на CD ROM
  • Кабель USB порта для подключения к компьютеру
  • Инструкция по эксплуатации фотоплоттера на русском языке

    Дополнительно поставляется:

  • Расходные материалы: фотопленка, проявитель, фиксаж
  • PlotGerber - Программа подготовки GERBER файлов из P-CAD v. 4,5 - 8,7
  • Программа просмотра, контроля и редактирования CAD-файлов - CAM350

    Основные технические характеристики
    Макс. формат фотопленки, мм 380 х 450
    Макс. область экспонирования, мм 360 x 430
    Диаметр пятна засветки, мкм 25
    Диаметр барабана, мм 159
    Скорость вращения барабана, об./мин 600
    Разрешение, dpi (точек на дюйм) (508,1016,1355,1625,2032,2710,4064,8192) x 8600
    Время печати (при 1024 dpi), мм/мин приблиз. 10
    Входные форматы Gerber (RS-274D, RS-274X), Eagle-TIFF, BMP
    Длина волны лазерного излучения, нм 670 (красный)
    Условия загрузки и выгрузки фотопленки Темно-зеленое освещение
    Фотопленка Kodak FRZ4, ERF7, AGFA RL7, HTR-3, FUJIFILM HIR-S
    Толщина фотопленки, мм 0,1 ; 0,18
    Габаритные размеры, мм / вес, кг 700(длина)x400(ширина)x280(высота) / 38
    Электропитание 110 - 240 В, 50 Гц
