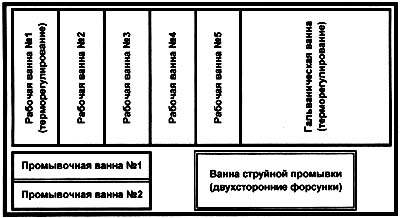

Схема расположения рабочих ванн

    Рабочие ванны и гальваническая ванна имеют общее устройство колебательного перемещения заготовок, представляющее собой штангу с устройством крепления заготовок, приводимую в движение редуктором с двигателем постоянного тока. Амплитуда колебания и скорость перемещения штанги регулируются. Гальваническая ванна имеет плавную регулировку величины рабочего тока. Имеющиеся электроизмерительные приборы показывают текущие электрические параметры гальванического процесса.
    Гальваническая ванна оснащена держателями катодов, анодов и системой барботажного омывания заготовки с подачей воздуха.
    Панель управления оборудована регуляторами температуры, выключателями нагревательных элементов, общим выключателем питания и 6-ю цифровыми таймерами отсчета времени со звуковым сигналом. Имеется выпрямитель с вольтметром, амперметром, выключателем и соединительной розеткой для подачи электроэнергии на гальваническую ванну.
    Нагреватели имеют покрытие из политетрафторэтилена.
    Промывочные ванны расположены на фронтальной части установки.
    Ванна струйной промывки с двумя рядами форсунок, управляется педалью.
