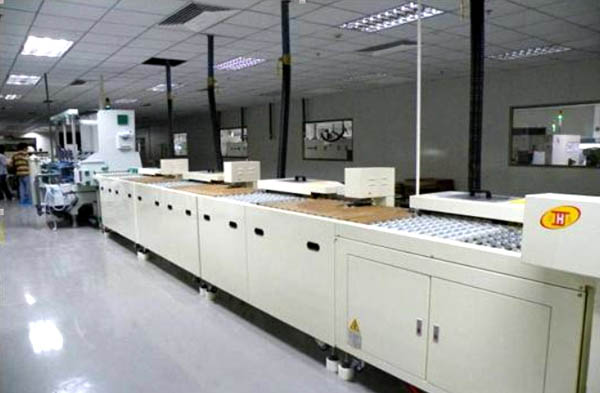

Установка JH-229 предназначена для быстрого, качественного снятия фаски торцов заготовок печатных плат после проведения операций механической обработки – рубки, резки, прессования.
    Установка позволяет удалять волокна стеклотекстолита, острые медные заусенцы, крошки эпоксидной смолы, что повышает качество последующих операций обработки печатных плат и безопасность работы для персонала.

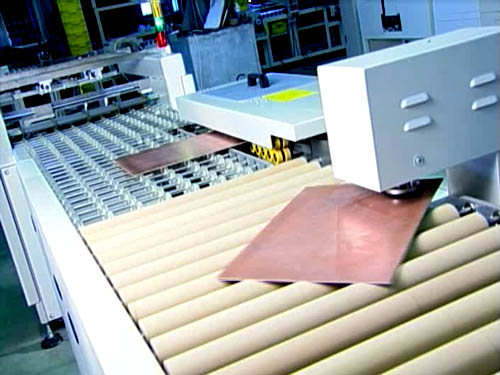

    В установке используется оригинальная запатентованная система автоматической последовательной обработки (поворота) всех 4-х сторон прямоугольной заготовки.
    Установка комплектуется автоматическим погрузчиком и разгрузчиком заготовок.
    Являясь высокопроизводительной, установка используется в условиях средне- и крупносерийного производства.

Основные технические характеристики

Размер заготовки,миним., мм	250 х 250
Размер заготовки, макс., мм	610 х 610
Скорость обработки, м/мин	10
Толщина заготовки, мм	0,4 - 3,0
Частота вращения обрабатывающей фрезы, об/мин	3300
Диаметр фрезы, мм	83
Угол фаски, град	90
Рабочая высота конвейера, мм	900 ±50
Тип фрезы	83 x 6.5t x 4Z
Периодичность правки режущего инструмента	Через 21000 - 30000 м
Размер установки, мм	6820 х 1015 х 1250
Вес, кг	1164
Электропитание	380В 50 Гц
