Линия механической подготовки поверхности

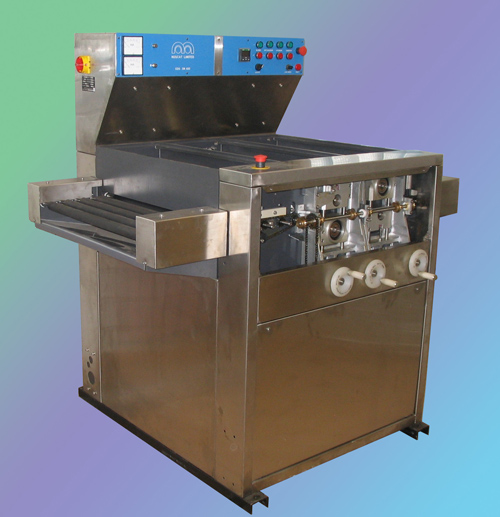

Muscat CDO/DH

    Конвейерная установка предназначена для двухсторонней механической, влажной зачистки поверхности заготовок печатных плат. Она позволяет удалять с поверхности заготовки загрязнения, окислы, мелкие царапины, забоины, а также заусенцы, образующиеся при сверлении.

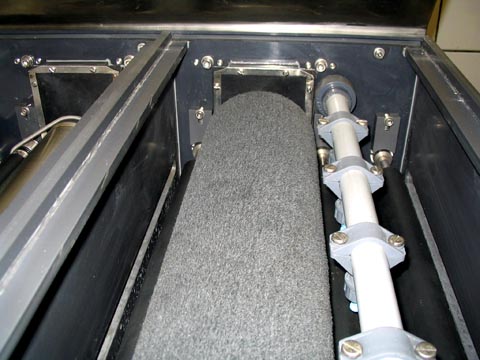

    Зачистка осуществляется при помощи вращающихся, осциллирующих абразивных цилиндрических щеток, на которые постоянно подается вода..
    В состав установки входят секции финишной промывки и сушки горячим воздухом.

Основные технические характеристики
Минимальная длина заготовки, мм 165
Максимальная ширина заготовки, мм 610
Минимальная ширина заготовки, мм 51
Минимальная толщина заготовки, мм 0,75
Максимальная толщина заготовки, мм 6
Расход воды, л/мин 5
Регулируемая скорость конвейера, м/мин до 2,4
Диаметр абразивной щетки, мм 125
Количество щеток, шт 2
Электропитание 380 В, 50 Гц, 30 А
Габаритные размеры, мм 915 х 1050 х 1098
Вес, кг 465

Особенности установки:

  • Регулировка прижима вращающихся абразивных щеток
  • Контроль прижима щеток по нагруке на валу
  • Регулировка щеток по толщине заготовки
  • Регулируемая скорость конвейера
  • Финишная промывка и сушка горячим воздухом


    ==============================================================

    Зачистная щеточная машина

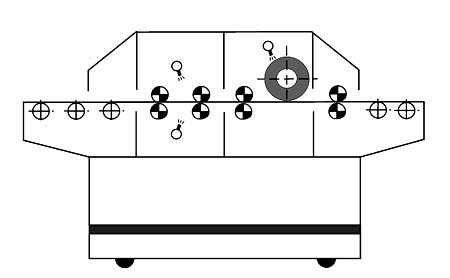

    Rapid 3010e

        Установка предназначена для односторонней механической зачистки поверхности фольгированного диэлектрика перед нанесением фоторезиста, позволяющей удалять окислы, мелкие царапины, забоины, а также заусенцы, образующиеся при сверлении платы.

        Зачистка осуществляется при помощи вращающейся абразивной щетки, на которую постоянно подается вода.

    Особенности установки:
  • Регулировка прижима вращающейся абразивной щетки
  • Регулировка частоты колебаний абразивной щетки
  • Сушка с помощью отжимных роликов

    Основные технические характеристики
    Максимальная ширина заготовки, мм 300
    Толщина заготовки, мм 0,3 - 3,0
    Минимальная длина заготовки, мм 150
    Количество щеток, шт 1
    Размер абразивной щетки, мм 310 х 90
    Амплитуда колебаний абразивной щетки, мм 10
    Регулируемая скорость конвейера, м/мин 0,2 - 2,0
    Электропитание 220 В, 50 Гц, 1000 Вт
    Габаритные размеры, мм 800 х 800 х 850
    Вес, кг 95
