Оптическая установка пробивки базовых отверстий в фотошаблонах Т108

    Установка предназначена для пробивки базовых отверстий в фотошаблоне по реперным знакам.
    Установка позволяет последовательно пробивать необходимое количество отверстий в фотошаблоне.
    Фотошаблон закрепляется на рабочем столе при помощи вакуумного прижима и совмещается вручную при помощи трех микрометрических винтов, ориентируясь по показаниям монитора на реперный знак, подсвечивающийся снизу и видимый через отверстие в матрице блока пробивки.
Отличительные особенности:
  • цифровая видеокамера с ПЗС матрицей и монитором
  • вакуумное крепление фотошаблона
  • пневматический привод блока пробивки отверстий
  • микрометрическая система перемещения фотошаблона
  • отсутствие калибровки установки
  • нижняя подсветка области пробивки
    Основные технические характеристики
    Смещение центра пробивки, мкм 15
    Размер рабочего стола, мм 540 х 770
    Величина захода, мм 50
    Метод формирования изображения на экране монитора Камера с ПЗС-матрицей
    Диаметр пробиваемого отверстия, мм 3 - 6,5
    Максимальное увеличение на экране, крат 25
    Электропитание 220В, 50Гц
    Пневмопитание, атм 5,5


  • =======================================================================

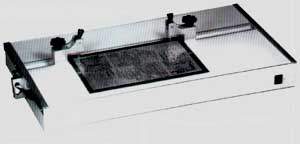

    Установка пробивки базовых отверстий в фотошаблонах Т102
       Предназначена для пробивки одной пары базовых отверстий в фотошаблонах.
       Состоит из стола с подсветкой и 2-х блоков пробивки отверстий, которые перемещаются по направляющей и подстраиваются под базовые отверстия заготовки печатной платы.

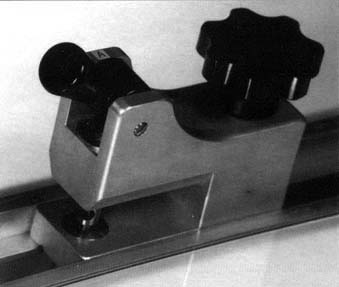

       Блок пробивки состоит из матрицы, расположенной сверху, и пуансона (штифта), расположенного снизу и входящего в базовое отверстие заготовки печатной платы.

       Фотошаблон совмещается с заготовкой печатной платы вручную, ориентируясь на подсвеченные снизу просверленные в заготовке отверстия, фиксируется матрицей блока пробивки, после чего нажатием рычага пробиваются отверстия в фотошаблоне.
       Модификация установки Т102Е предназначена для пробивки от двух до семи отверстий вдоль одного края фотошаблона.

    Основные технические характеристики
    T102
    T102E
    Максимальное расстояние между отверстиями, мм 670 765
    Минимальное расстояние между отверстиями, мм 10 40
    Максимальное расстояние от края до отверстия, мм 45 45
    Максимальная толщина заготовки, мм 3 3
    Диаметр пробиваемых отверстий, мм
    Тип А
    Тип B
    Тип C
    Тип D

    3,185
    3,150
    3,125
    3,000

    3,185
    3,150
    3,125
    3,000
    Электропитание (для подсветки) 220В, 50Гц 220В, 50Гц


    Перфоратор фотошаблонов Т103
       Предназначен для пробивки в фотошаблоне прямоугольных технологических отверстий 25х8 мм, через которые он фиксируется скотчем на заготовке печатной платы перед экспонированием.

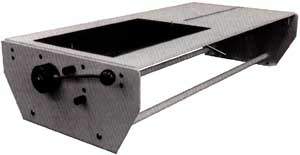

    Установка совмещения фотошаблонов Т101
       Предназначена для совмещения фотошаблона с заготовкой печатной платы и фиксации его на заготовке скотчем.
