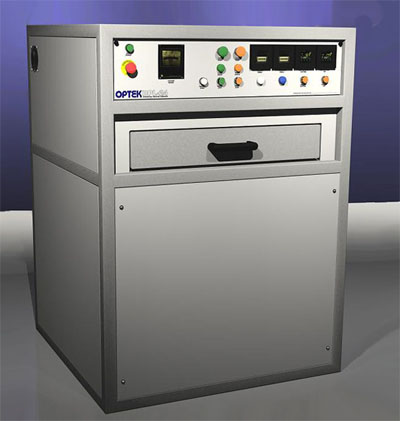

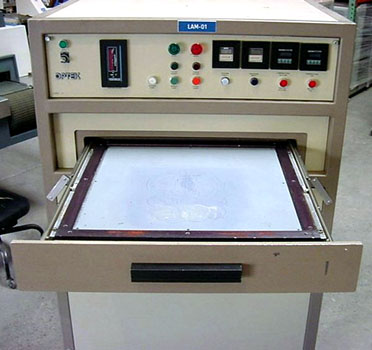

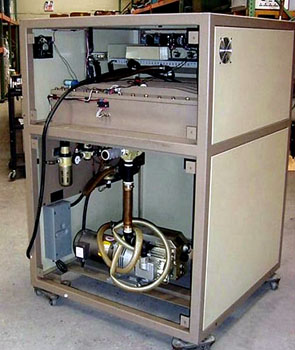

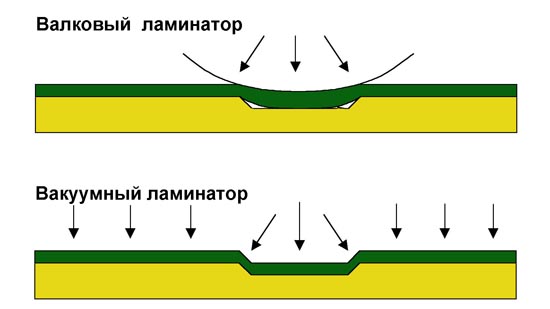

Установка предназначена для ламинирования заготовок печатных плат сухопленочной защитной паяльной маской. Для предотвращения появления воздушных пузырей и обеспечения качества ламинирования производится откачка воздуха встроенным вакуумным насосом из рабочей зоны с последующим созданием избыточного давления на разогретую гибкую диафрагму, плотно прижимающую сухопленочную маску.

   Давление диафрагмы осуществляется равномерно по всей поверхности изделия, что особенно важно для заготовок со сложной поверхностью. В процессе прессования гибкая диафрагма обжимает и герметизирует изделие и тем самым достигается точное изостатическое ламинирование. Нагрев заготовки осуществляется снизу, диафрагмы сверху.

   Цифровой контроллер обеспечивает легкость управления и точность регулировки основных параметров ламинирования (температуры, давления, вакуума). Все показатели рабочего процесса отображаются на контрольной панели установки.

   Установка применяется в различных областях:

Ламинирование для BGA и микро-BGA компонентов

Нанесение покрытий на стеклянные подложки при изготовлении индикаторных панелей

Ламинирование 3-х мерных поверхностей

Нанесение покрытий на многослойные ПП

Основные технические характеристики

Рабочая область ламинирования, мм	610 x 610
Толщина заготовки, мм	0.02 - 4.0
Время ламинирования, сек	20 - 50
Максимальный вакуум, мм рт.ст.	2
Мощность нагревателя, Вт	4000
Электропитание	220 В, 50 Гц, 30 А
Габаритные размеры, мм	1100 х 1100 х 1500
Вес, кг	950

   Для работы установки необходим источник сухого, очищенного воздуха с давлением 6 Bar и производительностью 150 л/мин.

==============================================================

Валковый ламинатор
SFB-250

   Предназначен для нанесения сухоплёночного фоторезиста на заготовки при производстве печатных плат.
   Высокая стабильность заданной температуры ламинирующих валков достигается использованием двух цифровых термоконтроллеров и датчиков температуры для каждого вала в отдельности. Скорость ламинирования устанавливается плавно при помощи электронного регулятора.

Особенности ламинатора:

Автоматическая пневматическая регулировка давления ламинирующих валков

Электростатическая пылеулавливающая система

Наличие переключателя для работы в обратном направлении

Необходимое дополнительное оборудование:

Пневмопитание (магистраль или компрессор) 5 атм, 16,5 л/мин

Вытяжная вентиляция, 5 м куб./мин

Основные технические характеристики

Максимальная ширина заготовки, мм	610
Толщина заготовки, мм	0,45 - 3,2
Скорость ламинирования, м/мин	1,0 - 4,0
Диаметр ламинирующих валков, мм	80
Диапазон температур,°С	50 - 200
Электропитание	220В, 50Гц
Габаритные размеры, мм	874 х 1190 х 1618
Вес, кг	230

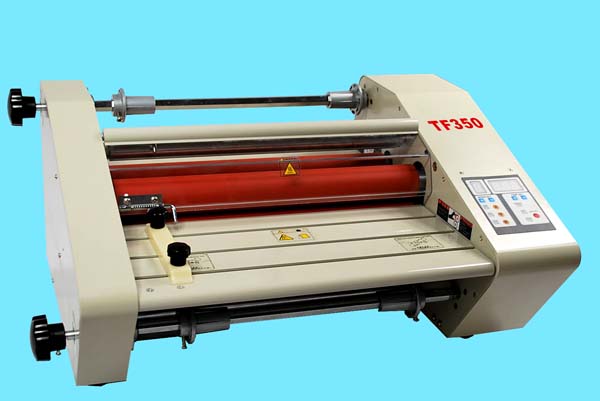

   Предназначен для нанесения сухоплёночного фоторезиста на заготовки при производстве печатных плат. Может использоваться в режиме двухстороннего или одностороннего ламинирования.
    Высокая стабильность заданной температуры ламинирующих валиков достигается использованием двух цифровых термоконтроллеров и датчиков температуры для каждого вала в отдельности. Скорость ламинирования устанавливается плавно при помощи электронного регулятора. Ламинатор имеет механическую регулировку давления ламинирующих валиков.
    Ламинатор понятен и прост в использовании и обслуживании. Встроенный управляющий контроллер позволяет оперативно настраивать основные режимы ламинирования, а также иметь в памяти несколько заранее настроенных рабочих установок.

Основные технические характеристики

Максимальная ширина ламинирования, мм	350
Толщина заготовки, мм	до 5,00
Макс. скорость ламинирования, м/мин	регулируемая до 1,6
Максим. температура ламинирования,°С	160
Электропитание	220В, 50Гц, 650 Вт
Габаритные размеры, мм	650 х 440 х 290
Вес, кг	30
