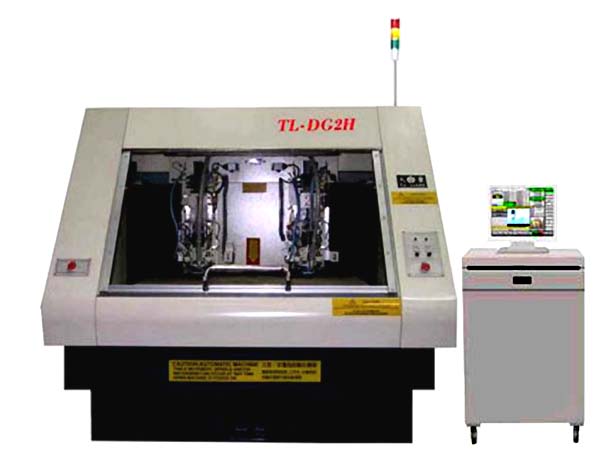

ДВУХШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК TL-DG2

    Двухшпиндельный станок с программным управлением TL-DG2 предназначен для сверления отверстий в печатных платах, а также для формирования контура печатных плат. Станок выпускается тайваньской фирмой Ta Liang Technology Co., Ltd.
    Встроенная система непрерывного контроля состояния инструмента помогает мгновенно обнаружить сломанное сверло.

Основные технические характеристики
Максимальный размер рабочей зоны, мм 2 x 635 х 650
Скорость позиционирования по координатам X/Y, м/мин 50
Точность позиционирования, мм ± 0,001
Точность сверления, мм ± 0,015
Частота вращения шпинделя, об/мин 5000 - 200000
Диаметр сверла, мм 0,1 - 6,4
Диаметр фрезы, мм 0,8 - 2,4
Диаметр цанги, мм 3,175 (1/8")
Магазин сменного инструмента 2 х 300
Контроллер ЧПУ TL PC
Габаритные размеры, мм 2100 х 2080 х 1800
Вес, кг 4000

   В состав установки входит:

  • Композитное массивное основание.
  • Управляющий ЧПУ контроллер на базе компьютера Intel Pentium.
  • Система принудительного охлаждения шпинделя.
  • Лазерная система непрерывного контроля состояния инструмента.
  • Устройство автоматической смены инструмента.

       Необходимое дополнительное оборудование:

  • Компрессор (200 литров/мин; 6,5 bar).
  • Промышленный пылесос.

    ==============================================================

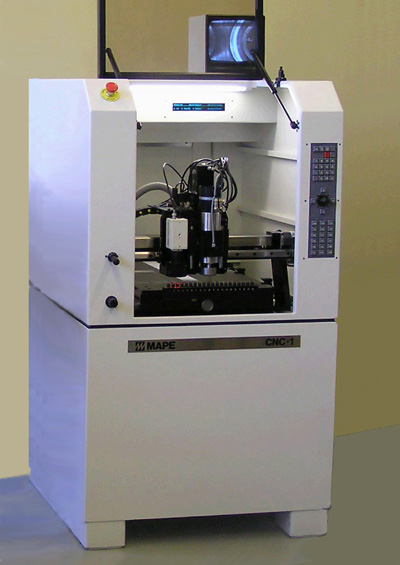

    ОДНОШПИНДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК MAPE CNC-1

       Одношпиндельный станок с программным управлением MAPE CNC-1 предназначен для сверления отверстий в печатных платах, а также для формирования контура печатных плат. Станок подключается через последовательный порт к персональному компьютеру и управляется специальной программой, работающей под MS Windows. Предназначается для работы в условиях мелкосерийного и среднесерийного производства.

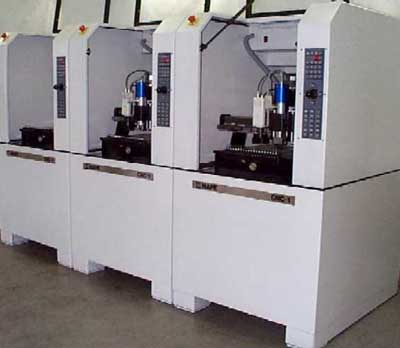

       Для увеличения производительности можно использовать несколько станков, устанавливаемых последовательно. Cинхронизация работы нескольких машин осуществляется управляющим компьютером.


    Основные технические характеристики
    Размер рабочего стола, мм 820 х 460
    Максимальный размер рабочей зоны, мм 610 х 458
    Максимальная высота пакета, мм 40
    Точность позиционирования, мм ± 0,01
    Точность сверления, мм ± 0,015
    Скорость сверления, отв./час 50000
    Скорость фрезерования, м/час 200
    Частота вращения шпинделя, об/мин 5000 - 60000
    Мощность шпинделя, кВт 0,3
    Диаметр сверла, мм 0,2 - 6,4
    Диаметр фрезы, мм 0,8 - 2,4
    Диаметр цанги, мм 3,175 (1/8")
    Магазин сменного инструмента 20
    Габаритные размеры, мм 850 х 1550 х 1000
    Вес, кг 1250

       В состав установки входит:

  • Массивное гранитное основание.
  • Система крепления заготовки - штифтовой зажим.
  • Устройство автоматической смены инструмента.

       Необходимое дополнительное оборудование:

  • Компрессор (1,0 литров/мин; 6,0 bar).
  • Промышленный пылесос.
