Установки конвекционной сушки

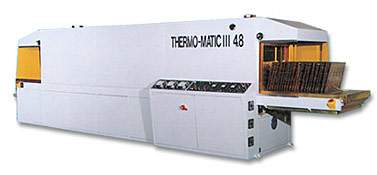

Конвейерная установка конвекционной сушки технологических покрытий THERMO-MATIC I 2.0 AUT.

Установка выпускается итальянской фирмой Futurtek и предназначена для следующих технологических процессов:
1. Сушка печатных плат после нанесения маркировки.
2. Отверждение паяльной маски, нанесенной при помощи сеткографического трафарета.
3. Сушка печатных плат после нанесения фотопроявляемой паяльной маски.
4. Окончательное отверждение фотопроявляемой паяльной маски.

Основные технические характеристики
Максимальная температура воздуха, °С 200
Минимальная температура воздуха, °С 70
Максимальный размер печатной платы, мм 700х700
Максимальный вес печатной платы, кг 3
Максимальная толщина печатной платы, мм 3,5
Минимальная толщина печатной платы, мм 1,0
Длина термокамеры, мм 2100
Производительность, плат/час 79 - 316
Минимальное расстояние между заготовками, мм 19
Количество отводимого воздуха, м куб./мин 66
Электропитаниепитание 380 В, 50 Гц,36 КВт
Габаритные размеры, мм 4910 х 1520 х 2370

Для транспортировки печатных плат используется ленточный конвейер. Конвейер имеет поперечные пазы в которые устанавливаются заготовки. Глубина паза 14 мм. Заготовки должна иметь технологический припуск не менее 15 мм. В состав установки входит загрузочный стол, имеющий конвейер, синхронизированный с главным конвейером.
