Несмонтированные печатные платы проверяются на целостность печатных проводников и наличие короткого замыкания между ними при помощи четырех подвижных зондов путем замера сопротивления между различными точками заготовки печатных плат по заданной программе.

Основные технические характеристики

Максимальный размер тестового поля, мм	544х403
Минимальный размер печатной платы, мм	20х20
Максимальная толщина заготовки, мм	6,5
Минимальная толщина заготовки, мм	0,3
Разрешение позиционирования по осям X-Y, мкм	1
Точность, мкм	± 20
Количество зондов	2 + 2
Минимальный размер контактной площадки, мм	0,1
Минимальное расстояние между центрами контактных площадок, мм	0,17
Минимальная скорость тестирования, точек/мин	1000
Напряжение тестирования , В	30 - 250
Ток тестирования , mA	30 - 200
Тестирование целостности проводников, Ом	3 - 80
Тестирование качества изоляции между проводниками, мОм	50 - 250
Входные форматы	Gerber-274-D ,Gerber-274-X, IPC-D-356A , Probot-HLS
Габаритные размеры, мм	1300 х 1750 х 650
Вес, кг	400

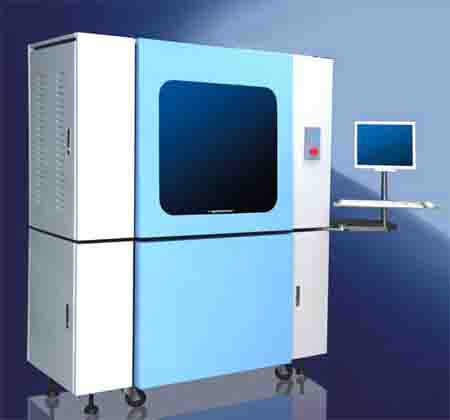

Установка VST 2024 предназначена для контроля проводящего рисунка печатных плат до установки компонентов.
