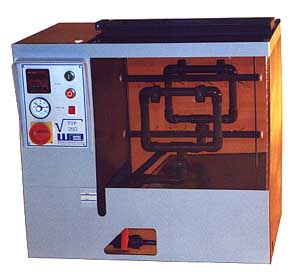

Эта компактная машина предназначена для травления печатных плат с мелкими печатными проводниками (проводник / зазор до 0,1 мм).
    Высокое качество травления достигается подачей травильного раствора центробежным насосом высокого давления через 8 специальных форсунок на поверхность вертикально расположенной осциллирующей печатной платы, закрепленной в рабочей раме. Рабочая рама находится между двумя прямоугольными гребёнками с форсунками.
    Конструкция подвесных конических форсунок обеспечивает эффективное вихревое распыление травильного раствора.
    Во время процесса травления рабочая рама вместе с заготовкой циклически перемещается по горизонтали. Таким образом, достигается время травления при свежем FeCl3 для 35 мкм медной фольги - 60 сек. Титановые пружинящие зажимы рабочей рамы гарантируют равномерное травление всей поверхности заготовки. Титановый нагреватель управляется терморегулятором (0 - 55 °C).
    Цифровой таймер с автоматическим отключением управляет временем травления (0-99 мин). По истечении выбранного времени выключается насос и подается звуковой сигнал окончания процесса травления.

Основные технические характеристики

	Typ 350	Typ 250
Размер платы, мм	350 x 400	250 x 300
Объем травильного паствора, л	17 - 19	10
Ширина установки, мм	800	610
Высота установки, мм	760	640
Длина установки, мм	500	460
Вес установки, кг	40	32
Электропитание	230В, 50Гц, 1800 Вт	230В, 50Гц, 1800 Вт

==============================================================

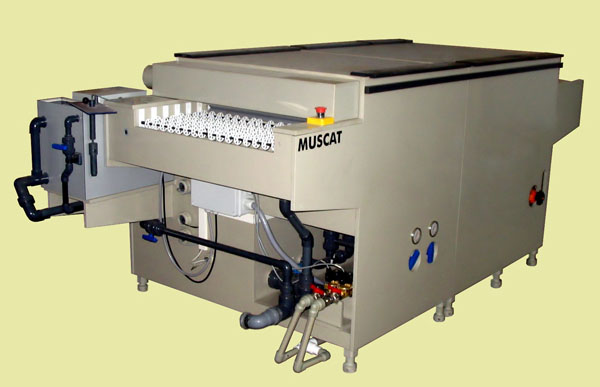

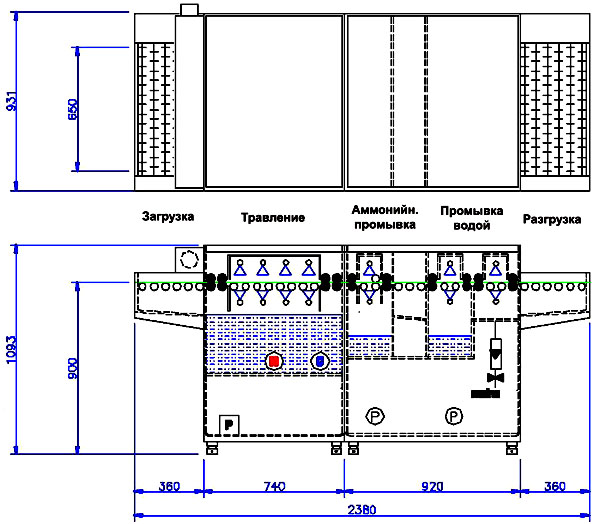

Конвейерная установка щелочного травления
MUSCAT SPL 409
