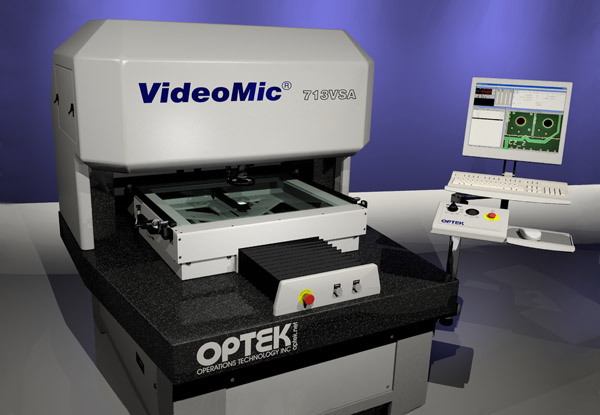

Трехкоординатная система измерения и контроля геометрических параметров
фотошаблонов и незапаянных печатных плат. Обеспечивает точное и быстрое
бесконтактное измерение координат, диаметров, ширины линий, углов с выдачей
отчета об отклонении от проектных норм.
Массивное гранитное основание, гранитный портал в сочетании
с приводами по осям на базе линейных двигателей с 0,1мкм линейкой обратной
связи позволяют производить высокоточные измерения.

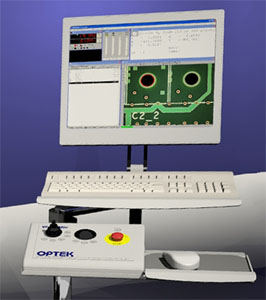

Современное ПО, позволяющее производить
сложную математико-статистическую обработку данных измерений в сочетании с
эргономичным дизайном делают работу на установке простой и приятной.
Основные возможности установки:
Проверка фотошаблонов, гибких и жестких печатных плат на соответствие их
размеров проекту
Проверка правильности пробивки базовых отверстий
Проверка геометрических параметров печатных плат, имеющих сложный контур
Запоминание исследуемого изображения и выдача статистики на основе обработки и
анализа полученных данных
Основные технические характеристики
| Камера цветного изображения |
ПЗС - матрица |
| Поле зрения, мм |
7,3х5,5 |
| Максимальный размер рабочего поля, мм |
710 х 610 |
| Приводы по осям |
Линейные двигатели на воздушных подшипниках |
| Скорость перемещения X-Y, мм/сек |
760 |
| Оптическая линейка с разрешением, мкм |
0,1 |
| Точность по осям X-Y, мкм |
(1,5 + L/200), L(мм) |
| Конструкция |
Гранитный портал на гранитном основании |
| Управляющий компьютер |
Intel Pentium 4 |
| Управляющее метрологическое ПО |
QC-5000 |
| Верхнее кольцевое освещение |
Программируемое |
| Нижнее освещение |
Программируемое |
| Габаритные размеры, мм |
1500 х 1720 х1730 |
| Вес, кг |
2300 |
| Электропитание |
220В 50 Гц |
Дополнительные возможности:

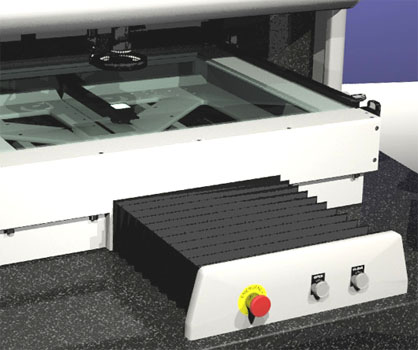

Подъемная стеклянная рама для прижима образцов различной толщины
( 0 - 12,5 мм )
Программируемый трансфокатор с фиксированным оптическим увеличением
по выбору: 25-175х / 50-300х / 100-700х
Прецизионная координатная сетка на стекле с шагом 50 мм
Набор для калибровки установки
Дополнительное программное обеспечение SPC Excel
Дополнительное преобразования PCB-файлов
Выпускаются также модификации
с рабочим полем следующих размеров:
| Модификация установки |
Размер рабочего поля, мм |
| VideoMic 303VSA |
305 x 305 |
| VideoMic 463VSA |
460 x 305 |
| VideoMic 963VSA |
965 x 760 |
| VideoMic 1273VSA |
1270 x 615 |
