Станки для сверления базовых отверстий и установки штифтов
в пакетах печатных плат

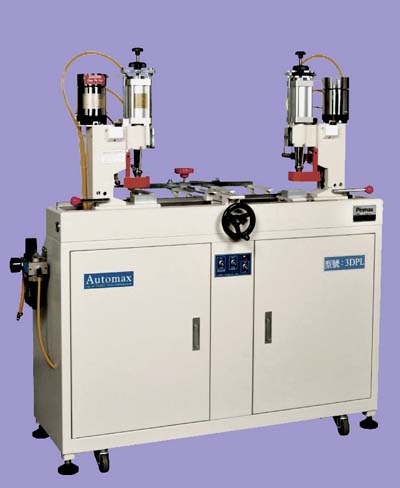

Станок PINMAX 3DP для сверления базовых отверстий в пакетах печатных плат


   Станок PINMAX 3DP предназначен для одновременного сверления двух отверстий в пакетах печатных плат и установки в эти отверстия штифтов.
   После штифтования пакет устанавливается на рабочий стол сверлильного станка с ЧПУ.
   Расстояние между просверленными отверстиями регулируется вручную.
   Станок имеет систему автоматической подачи штифтов.
   Установка предназначена для обработки пакета жёстких печатных плат.

Основные технические характеристики
Максимальный размер заготовки, мм 640
Максимальное расстояние между отверстиями, мм 630
Минимальное расстояние между отверстиями, мм 150
Частота вращения шпинделя, об/мин 15 000
Максимальная толщина пакета, мм 9
Длина штифтов, мм 12,7 - 16
Диаметр штифтов, мм 3,0-3,175
Габаритные размеры, мм 1180х670х1350
Вес, кг 220

В состав поставки входит:

  • Система автоматической подачи штифтов;
  • Станок для автоматического удаления штифтов из пакетов печатных плат DPS-01
  • Штифт 3х16 мм, 20 шт

    Необходимое дополнительное оборудование:

  • Компрессор 15-20 л/мин, 6 бар
  • Промышленный пылесос

    =========================================================================================

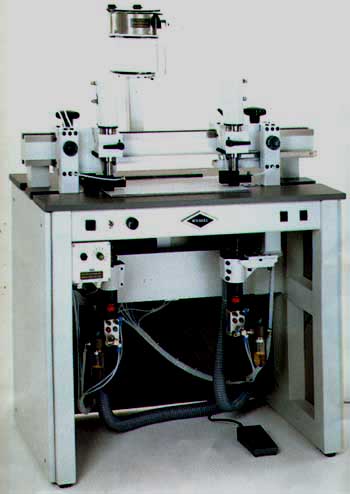

    Станок WESSEL FSM для сверления базовых отверстий в пакетах печатных плат


    Станок WESSEL FSM предназначен для сверления базовых отверстий в пакетах печатных плат и установки штифтов. Установка выпускается немецкой фирмой Anderson Elektronik Maschinenbau GmbH

    Дополнительное оборудование:

  • Цифровая измерительная система;
  • Система автоматической подачи штифтов;
  • Система отсоса пыли.

    Основные технические характеристики
    Максимальный размер заготовки, мм 815
    Максимальное расстояние между отверстиями, мм 640
    Минимальное расстояние между отверстиями, мм 125
    Максимальный ход шпиндельной головки, мм 78
    Частота вращения шпинделя, об/мин 8 000
    Максимальная глубина сверления, мм 20
    Максимальный ход штифтов, мм 25
    Деление измерительной шкалы, мм 0.02
    Диаметр сверла , мм 3.0
    Габаритные размеры, мм 1159х630х1220
    Вес, кг 265
